Tour CNC

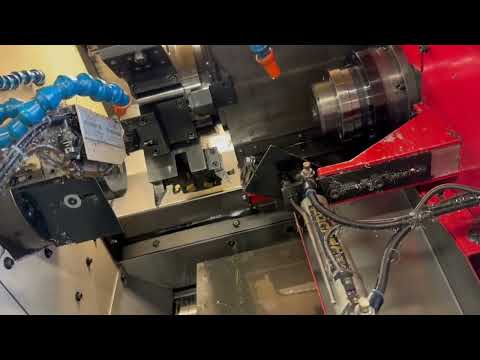

MIYANO BND 34S nr2

État: comme neuf (occasion), Année de construction: 2022, Fonctionnalité: entièrement fonctionnel, course de déplacement axe X: 610 mm, course de l’axe Y: 406 mm, course de déplacement axe Z: 406 mm, poids de la pièce (max.): 200 kg, largeur de la table: 500 mm, vitesse de broche (min.): 10 000 tr/min, Équipement: convoyeur à copeaux, HAAS UMC-500 5 axes centre d’usinage universel à vendre État: Machine entièrement neuve. Seulement une pièce produite pour un essai d’usinage. Machine non utilisée, stockée depuis 2 ans. Principales caractéristiques techniques Courses: Axe X : 610 mm Axe Y : 406 mm Axe Z : 406 mm Table: Diamètre : 500 mm Poids maximum de la pièce : 200 kg Table rotative/oscillante 5 axes (type trunion) Broche: Entraînement direct en ligne (inline direct-drive) 10 000 tr/min 30 ch (22,4 kW) Attachement cône 40 (40T) Refroidissement par broche : 300 psi (21 bar) Changeur d’outils: 30 positions Type latéral, à grande vitesse (side-mount) Précision et Compensation: Compensation de température DWO/TCPC – déplacements dynamiques d’usinage et contrôle du point central outil Rigid Tapping (taraudage rigide) Inclus et équipements: Commande CNC Haas NGC (compatible FANUC) Mémoire 1 Go Connexion Ethernet, WiFi Port USB, écran LCD couleur 15” Module de détection de coupure d’alimentation précoce Verrouillage mémoire (clé à interrupteur) Système de refroidissement de la broche Carénage de protection avec portes Éclairage de la zone d’usinage Système de lubrification centralisé Capot supérieur Équipement de mesure et calibration: Système de palpage sans fil Renishaw WIPS (système de programmation visuelle Haas, macros, orientation de broche, rotation et mise à l’échelle des coordonnées) Outil d’étalonnage pour axes rotatifs Télécommande RJH avec écran couleur Systèmes d’évacuation copeaux et refroidissement: Réservoir liquide de refroidissement : 95 gallons (360 L) Bodpfx Afoxg Nd Nouect Premier remplissage avec émulsion de refroidissement Blaser Convoyeur à copeaux à bande (CONVEYOR-H) Système d’air haute pression Documentation: Documentation originale de la machine (en anglais) Application Le Haas UMC-500 est un centre d’usinage universel 5 axes compact et puissant, conçu pour la fabrication de pièces complexes, multi-faces et de surfaces libres. Convient aussi bien à l’usinage 5 axes simultanés qu’à la technologie 3+2, permettant de réduire significativement les opérations de préparation et d’assurer une grande précision. N’hésitez pas à nous contacter pour toute question supplémentaire.

État: usagé, Année de construction: 2001, Fonctionnalité: entièrement fonctionnel, Tour CNC japonais à 4 axes de reprise, équipé d’axe C, d’axe Y et d’outils motorisés, installé en 2002 et conforme aux normes CE, présentant les caractéristiques principales suivantes : Diamètre de tournage maxi : 755 mm Diamètre usinable : 390 mm Longueur usinable : 655 mm Tourelle à 12 postes motorisés Axe Y : + / - 60 mm Bcjdpfsxf Iygjx Afujt Axe C Broche A2-8 Kitagawa B-210 de 250 mm Vitesse de rotation : 3 500 tr/min Moteur de broche : 18,5 kW Moteurs d’outils motorisés : 5,5 kW Vitesse de rotation outils motorisés : 4 000 tr/min Passage de barre : 73 mm Contre-pointe MT5 Vitesse de déplacement rapide de 18 et 24 m/min sur les axes X et Z Poids : 5 800 kg Complet avec : - Contre-pointe hydraulique programmable - Guides prismatiques - Convoyeur à copeaux - Refroidisseur d’huile de broche - Double pédale pour ouverture/fermeture du mandrin principal et de la contre-pointe - Jeu de porte-outils fixes - Jeu de porte-outils motorisés - Documentation complète - Certification CE

État: usagé, Année de construction: 2009, Course x : 1016 mm Course y : 660 mm Course z : 635 mm Commande : Haas Surface d‘appui de la table : 1.372 x 610 mm Charge maxi table : 1.814 kg Avance rapide : 18 m/min Plage de vitesses : 7.500 tr/min Puissance moteur - broche fraisage : 22,4 kW Attachement d'outil : SK 50 Nombre d’outils en magasin : 30 pièces Poids machine env. 7,5 t Dimensions L x l x H : 3,5 x 2,47 x 2,98 m Centre d’usinage vertical avec 4ème axe - Convoyeur à copeaux hélicoïdal - Changeur d’outils à double bras Bcodpewvl Acefx Afujt - Volant externe - Arrosage interne - Filtre à cartouche - 4ème axe, HRT 210 A - Préparation sonde de mesure IR 3D - Aspiration brouillard d’huile - Palpeur de mesure outil

État: usagé, Année de construction: 1991, Tour Mazak SQT 10MS à vendre, la machine est entièrement fonctionnelle et en bon état. Données techniques : Max. diamètre de tournage 230 mm Broche principale Plage de vitesse 35-6 000 tr/min Puissance d'entraînement principale 11 kW Deuxième broche Puissance d'entraînement 5,5 kW Plage de vitesse 180 – 6 000 tr/min Indexation72 positions/5° tourelle à outils Nombre de positions d'outils 12 Outils entraînés Plage de vitesse 120-3 000 tr/min Bodpfov Tbu Djx Afujct Puissance d'entraînement 2,2 kW Chemins de voyage Axe X 160 mm Axe Z 455 mm Axe B 460 mm Vitesse de déplacement Gamme d'alimentation Axe X/Z 0 - 5 000 mm/min Axe C 1 - 2 000 °/min Données de la machine (avec équipement standard) Charge totale connectée 43 KVA Poids de la machine, . 3 500 kg Dimensions de la machine (L x l x H), environ 2,70 x 1,70 x 1,85 m Accessoires Prérégleur d'outils (système MAZAK Tool Eye) axe C Interrupteur à pédale double pour ouvrir/fermer le mandrin Retour d'information sur l'état du flux (ouvert/fermé) Verrouillage de la porte d'entrée Système de refroidissement complet Éclairage de l'espace de travail documentation

État: usagé, Année de construction: 2008, Détails techniques : Diamètre de rotation sur le banc : 400 mm Diamètre de tournage au-dessus du chariot transversal : 400 mm Longueur de tournage : 1155 mm diamètre de tournage max. : Ø 350 mm Débattement - x : 205 mm Course - z : 620 mm Contrôle : Fanuc OI-TC Poids max. de l'outil : 235 kg (avec contre-pointe) Alésage de la broche : Ø 80 mm Vitesse : tr/min en continu Avance rapide axe X : 20 m/min Avance rapide axe Z : 24 m/min Tourelle porte-outils - Nombre de postes : 12 Support de contre-pointe ISO : MK 4 mm Course de la broche de la contre-pointe : 150 mm Bsdpfsv Iplaox Afusct Puissance totale requise : 45 kVA Poids de la machine environ : 4,0 t Dimensions de la machine environ LxlxH : 2,6 x 1,8 x 2,2 + transformateur m Équipement: -Mandrin 3 mors Ø 260mm avec mors interchangeables intérieur/extérieur -centre de course dans la contre-pointe -Tourelle à disque Ø 480mm -Groupe hydraulique (capacité de 40 litres) -Bac de liquide de refroidissement (80kg) -Filtre à air d'échappement LOSMA -Plateau à frites (30kg) -Convoyeur à copeaux (180kg) Commande via panneau de commande et pédale Accessoires : divers manchons de tige Ø 78 mm (extérieur) diverses tiges de tension 1x mandrin de tour 4 mors Ø 200 mm TOS diverses mâchoires de serrage divers dispositifs de serrage *

Année de construction: 1978, État: très bon (occasion), numéro de machine/véhicule: 2751, Généralités / données techniques : Machine hydraulique de brochage intérieur horizontale en un bon état technique Fabricant : Karl Klink Modèle : RIW 6,3 Numéro de machine : 2751 Année de construction : 1978 Poids : 2,3to Force de traction : 6,3t Vitesses de déblaiement : hydrauliquement réglable en continu de 1m/min à 7m/min vitesse de retour : hydrauliquement réglable en continu de 7m/min à 25m/min course maximale : 1320mm diamètre maximal de la pièce à usiner : max. 420mm ouverture de la table : Ø 80mm Dimensions : (l x p x h) env. 5.700mm x 600mm x 1.900mm Alimentation électrique : 380 Volt / 50 Hz / 4kW Accessoires/ équipement spécial : - Système de refroidissement / lubrification - sans amenée d'outils - Bac à huile et à copeaux (env. 2.000mm) Bcsdpsiw Dlkofx Afuet Remarque : La machine est idéale pour la fabrication de rainures de clavette. Sur demande, des broches ainsi que des des broches peuvent également être livrées. La machine est prête à être présentée, sous tension, dans notre entrepôt.

État: usagé, Année de construction: 2010, Fonctionnalité: fonctionnalité limitée, course de déplacement axe X: 1 626 mm, course de l’axe Y: 813 mm, course de déplacement axe Z: 762 mm, puissance nominale (apparente): 22 kVA, fabricant de contrôleurs: Haas, modèle de contrôleur: MOCON 17.28, largeur de la table: 1 626 mm, longueur de la table: 710 mm, poids total: 12 000 kg, vitesse de broche (max.): 7 500 tr/min, nombre de broches: 1, nombre de logements dans le magasin d’outils: 30, type de courant d'entrée: triphasé, Équipement: convoyeur à copeaux, Centre d’usinage vertical 3 axes Haas VF6 / 50 HE Machine à guidage linéaire avec jusqu’à 610 Nm de couple (à 500 tr/min) Courses: X 1626 mm Y 813 mm Z 762 mm Système de mesure linéaire de la course Broche à boîte à deux vitesses SK50 avec 7 500 tr/min et 22,4 kW Changeur d’outils automatique avec 30 +1 emplacements Alimentation interne en liquide de coupe sous 1 000 psi (env. 70 bars) Réservoir de liquide de coupe de 360 litres Bjdpfxjw Rbx Uo Afuoct Convoyeur à copeaux en spirale Comprend : Extraction de brouillard d’huile Interface Ethernet Système de mesure d’outil sans fil RENISHAW Dispositif additionnel pour le chargement d’outils dans la machine Programmation macro activée. La machine est uniquement fonctionnelle de façon limitée.

État: usagé, DONNÉES TECHNIQUES - Diamètre de meulage : 0,1 – 10 [mm] - Course max. : 10 [mm] Bcsdpfjuhb N Sjx Afust - Course de travail : 0-10 [mm] - Dimensions de la meule de travail : 150 x 50 x 50 [mm] - dimensions de la meule entraînée : 100 x 50 x 40 [mm] - diamètre de la meule entraînée : 100 [mm] - Vitesse de rotation de la meule de travail : 4500 [tr/min] - vitesse de rotation du chariot de meulage entraîné : 20-50 [tr/min] - Puissance : 6 [kW] - pression minimale : 5,6 [bar] - Dimensions : 1300 x 1100 [mm] - Poids : 700 [kg]

État: usagé, DONNÉES TECHNIQUES - Nombre d'axes : 9 - Nombre de broches : 2 BROCHE PRINCIPALE - Diamètre max. de la tige : 32 [mm] - Course : 310 [mm] - Vitesse de broche : 280 - 7 000 [tr/min] - Puissance d'entraînement de la broche : 7,5 [kW] - Résolution minimale de l'axe C : 0,01 [degrés] Bcodpfeuha Elex Afuet CONTRE-BROCHE - Diamètre max. de la tige : 32 [mm] - Course Z : 150 [mm] - Vitesse de broche : 280 - 7 000 [tr/min] - Puissance d'entraînement de la broche : 3,7 [kW] - Résolution minimale de l'axe C : 0,01 [degrés] - Nombre de tourelles : 1 TOURELLE SUPERIEURE - Nombre de postes : 10 - Nombre de positions motorisées : 10 - Vitesse des outils entraînés : 5 700 [tr/min] - Puissance des outils entraînés : 2,8 [kW] SUPPORT DE PRISE 1 - Nombre de postes : 4 - Nombre de positions motorisées : 3 - Vitesse des outils entraînés : 6 000 [tr/min] ALIMENTATION ELECTRIQUE - Tension d'alimentation : 200 [V] - Puissance totale d'entraînement : 8 [kVA] POIDS ET DIMENSIONS - Encombrement : 2 645 x 1 403 [mm] - Hauteur de la machine : 1 680 [mm] - Poids de la machine : 3 880 [kg] ACCESSOIRES - Contrôle : Fanuc 16 iTB - Voyant d'état à 3 couleurs - démontage de pièces - convoyeur de pièces - convoyeur à copeaux - réservoir de liquide de refroidissement - Chargeur de barre : IEMCA BOSS 432/32LL - Transformateur électrique

État: usagé, Année de construction: 2012, Détails techniques : Diamètre de rotation au-dessus du banc : 20 mm Passage de la broche : 3-20 mm Longueur de tournage : 250 mm Commande : FANUC 31 i-A Vitesse de la broche principale : 10.000 1/min Vitesse de la contre-broche : 10.000 1/min Puissance de la broche principale : 3,7 kW Puissance de la contre-broche : 2,2 kW Nombre d'outils : 35 Poids de la machine env. : 3,3 t Encombrement env. : 2,11 x 1,2 x 1,89 m Centre de tournage/fraisage CNC à poupée mobile avec axe B, Commande : Fanuc 31i-A Longueur d'usinage : max. 250 mm Nombre d'axes contrôlés : 7 axes et max. 5 axes simultanés Axe B : 0°-130° librement programmable Passage de barre : Ø 3 mm à Ø 20 mm max. Puissance d'entraînement de la broche principale : 3,7 kW Puissance d'entraînement de la contre-broche : 2,2 kW Vitesse de rotation de la broche principale : 10.000 tr/min Vitesse de rotation de la contre-broche : 10.000 tr/min Axe C : broche principale et contre-broche Nombre de supports linéaires : 2 pièces Nombre total d'outils : 35 pièces Dimensions (LxlxH) en mm : 2.110×1.200×1.885 Poids : 3.300 kg Transformation du chariotage en tournage court Stations de forage de trous profonds Broche à grande vitesse NAKANISHI Chariot arrière avec axe Y Perçage transversal verso Convoyeur à copeaux Installation d'extinction d'incendie FMB ravitailleur Minimag 20, année 2012 env. 7.200 heures de service Bjdpfsvivx Nsx Afusct *
