Tour - cycle contrôlé
VDF Boehringer DUC 560 ti

Name: VDF Boehringer DUC 560 ti
Brand: VDF Boehringer
Availability: InStock

Année de construction

2001

État

Occasion (entièrement fonctionnel)

Lieu

Nordrhein-Westfalen Allemagne

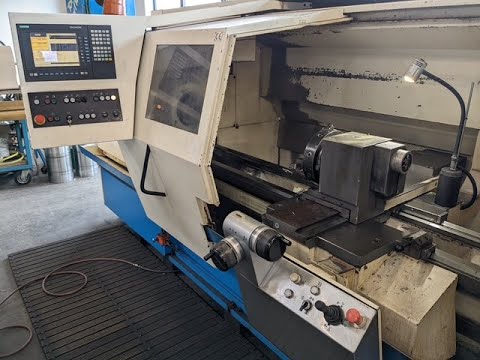

Tour - cycle contrôlé VDF Boehringer DUC 560 ti

Surveiller les enchères

Données sur la machine

Designation de la machine:: Tour - cycle contrôlé

Fabricant:: VDF Boehringer

Modèle:: DUC 560 ti

Numéro de série:: 2022.3781-03

Année de construction:: 2001

État:: prêt à l'emploi (d'occasion)

Fonctionnalité:: entièrement fonctionnel

Détails techniques

Diamètre de tournage au-dessus du chariot transversal:: 365 mm

Longueur de tournage:: 4 000 mm

Vitesse de broche (max.):: 2 500 tr/min

Modèle de contrôleur:: Siemens Sinumerik 810 D

Mise à disposition

Lieu:: Nordrhein-Westfalen, Allemagne – Distance : environ 642 km

Disponibilité:: immédiatement après la fin de la vente aux enchères

Conditions de livraison:: FCA

Frais de démontage et de chargement:
1 500,00 € (contraignant)

Enlèvement sur site:
gratuit

Frais de livraison:

Description

DÉTAILS TECHNIQUES
Longueur de tournage : 4000 mm
Diamètre de pivotement au-dessus du lit : 570 mm
Diamètre de pivotement sur la glissière frontale : 365 mm
Mouvement de coulissement de la glissière de face : 345 mm
Hauteur centrale au-dessus du rail plat : 280 mm
Largeur du lit : 360 mm
Longueur du guide du chariot de lit : 520 mm
Largeur de la glissière de face : 225 mm
Longueur de la glissière frontale : 680 mm
Section de l'outil de tournage : max. 20 x 20 mm
Diamètre de la plaque frontale : 560 mm
Diamètre du mandrin : 250 - 315 mm selon VDF 6025

Commande : SINUMERIK 810 D avec écran
Poids de la pièce avec contre-pointe : max. 1 000 kg
Poids de la pièce avec contre-pointe et 2 lunettes : max. 1 600 kg

Broche principale
Tête de broche selon DIN 55 027 : Gr. 8
Diamètre de la broche dans le palier avant : 100 mm
Alésage de la broche : 62 mm
Conicité intérieure de la broche principale : 70 mètres.

Entraînement principal
Type de moteur : Moteur triphasé à variation continue (moteur à courant alternatif)
Puissance d'entraînement (cycle de service 60 % / 100 %) : 25/20 kW
Couple maximal (cycle de service 60 % / 100 %) : 1 800/1 400 Nm
Plage de vitesse totale : 3 à 2 500 tr/min (2 étages)
Vitesse de coupe constante : 1 - 9 999 m/min

Entraînements d'alimentation
Type d'entraînement : servomoteurs triphasés (moteur à courant alternatif)
Plage d'avance plane et longitudinale : 0,01-50 mm/tr
Max. vitesse d'avance (avance rapide) : 5 m/min
Plan de déplacement rapide conventionnel : 2,5 m/min
Max. vitesse d'avance longitudinale (avance rapide) : 10 m/min
Avance rapide conventionnelle longitudinale : 5 m/min
Force d'avance à plat : 7 100 N
Force d'avance longitudinale : 12 500 N

contre-pointe
Diamètre de la plume : 80 mm
Course de la plume : 190 mm
Cône intérieur de la plume : MK 5
Angle de pointe, normal : 60°

Pas de filetage : 0,1 - 2 000 mm

DÉTAILS DE LA MACHINE
Espace requis : 6,83 x 2,16 m
Hauteur de la machine : 1,98 m
Poids : 7 200 kg
Charge totale connectée : 35 kVA

ÉQUIPEMENT
- Tourelle à disque Sauter 8 positions
- Lunette fixe
- 8 porte-tiges cylindriques
- Pompe à liquide de refroidissement
- Pompe de lubrification
- Support de machine
- Fondation des transports
- Frein de broche principale
- Mode d'emploi et schémas de circuits

L'annonce a été traduite automatiquement et des erreurs de traduction peuvent apparaître.

Traitement des paiements

Frais d'achat:: 18 %

Conditions de paiement:: 100 % paiement anticipé

Modes de paiement:: Virement

La facturation s'effectue à hauteur de l'offre maximale, majorée des éventuels frais de démontage/chargement et d'expédition ainsi que des frais d'achat et de la TVA légale.

Détails sur l'offre

Identifiant de l'annonce:: A18768906

Numéro de référence:: AUC-2503164

Dernière mise à jour:: le 09.04.2025

Offre exclusive:: disponible uniquement aux enchères
