Centre d'usinage

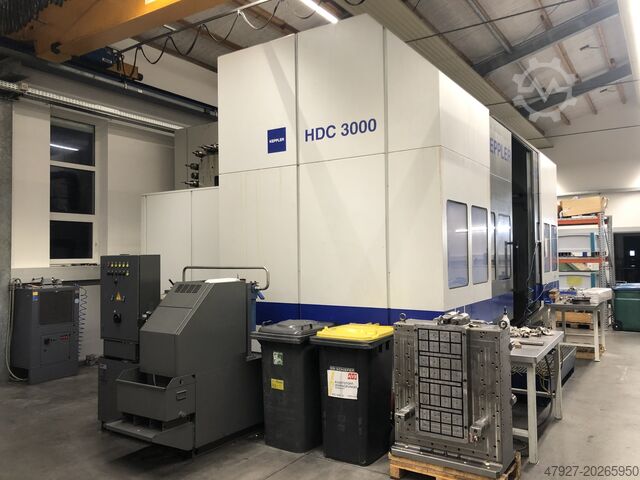

STADLER KEPPLER HDC3000

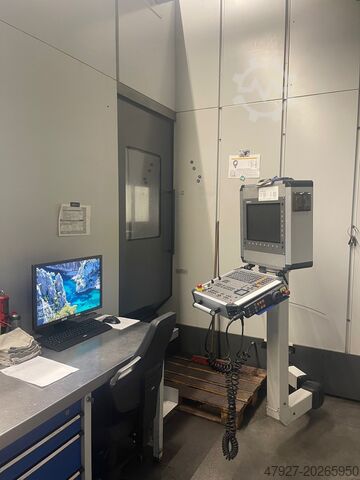

État: nouveau, Année de construction: 2024, course de déplacement axe X: 3 000 mm, course de l’axe Y: 1 500 mm, course de déplacement axe Z: 1 400 mm, avance rapide axe X: 30 m/min, avance rapide axe Y: 30 m/min, course rapide axe Z: 30 m/min, Machine neuve HDC3000 à 6 axes • Courses X=3000 mm, Y=1500 mm, Z=1400 mm • Heidenhain iTNC 640 avec manivelle • Table rotative CN pour usinage 5 faces 1250 mm x 1600 mm • Tête de perçage/fraisage universelle NC 2 axes, fonctionnement totalement simultané et positionnement • Broche 10 000 tr/min HSK100, S1=220 Nm couple broche • Changeur d’outils HSK100 / 60 postes – outils jusqu’à 800 mm de longueur • Convoyeur de copeaux • Optimisée pour l’usinage 5 faces y compris perçage profond Iajdex U Sm Ejpfx Ah Iel • Système d’alimentation en liquide de coupe • Système de soufflage air interne / externe • Haute pression ICS 60 bar pour perçage profond • Enceinte complète • Grand cercle d’encombrement 2300 mm • Inclus fixateurs • Inclus pistolet de lavage • Inclus garantie • Court délai de livraison, sous réserve de vente préalable

État: usagé, Année de construction: 1995, Fonctionnalité: entièrement fonctionnel, rectifieuse d'outils Jungner Suède Ijdpfswdihrex Ah Isal Construit en 1995 Accessoires

État: remanié (utilisé), Année de construction: 2010, • Distances de déplacement X=3100 mm, Y=1950 mm, Z=1390 mm • Heidenhain iTNC 530 avec manivelle HR 410 • Table de machine pour usinage multifaces 3000 mm x 1600 mm • Tête de perçage et de fraisage universelle à 2 axes NC pour un perçage et un fraisage simultanés opération de positionnement • Broche 10 000 tr/min HSK 100, couple de broche 130 Nm • Système de changement d'outils HSK 100 / 40 emplacements pour 750 mm de long outils • Vis à copeaux dans l'axe X, transport optimal des copeaux • Convoyeur à copeaux (convoyeur à bande raclante) pour transport transversal, fabriqué par Knoll • Réservoir de liquide de refroidissement 900 l, Knoll • air extérieur • Barre IKZ 60 pour l'usinage de trous profonds • Boîtier avec vitres de sécurité, ouvert vers le haut, pour une chargement par grue • portes coulissantes divisées à l'avant • portes coulissantes divisées côté opérateur • Sonde de mesure radio RMP 60 • avec pistolet de lavage • y compris les plates-formes côté chargement et côté opérateur • complet révisé et repeint en usine • Délai de livraison court sur arrangement, sous réserve de vente préalable • Machine d'occasion • Axe Y KGT renouvelé en septembre 2021 y compris le roulement • Guide linéaire de l'axe X, y compris le chariot de guidage, remplacé en juillet 2023 • Broche de fraisage révisée en mai 2023 (nouveau jeu de serrage, cartouche de serrage nouveau, (Nouveau raccord rotatif, inspection générale) (23105 heures de broche) • peut être vu sous tension à 72793 Pfullingen • fixateurs optionnels • mise en service/installation facultative Iaedpfjx U Sfnex Ah Iol • transport optionnel • 23122 heures de broche au total • 53 991 heures de fonctionnement total des machines • Année de construction 2010 Sous réserve de vente préalable

État: nouveau, course de déplacement axe X: 6 000 mm, course de l’axe Y: 1 300 mm, course de déplacement axe Z: 2 000 mm, position de la tête de fraisage: Universal-Diagonal-Fräskopf, avance rapide axe X: 30 000 m/min, avance rapide axe Y: 30 000 m/min, course rapide axe Z: 30 000 m/min, vitesse de broche (max.): 6 000 tr/min, plage de pivotement: 1 °, longueur de la table: 7 500 mm, largeur de la table: 1 100 mm, couple: 1 178 Nm, charge de la table: 42 000 kg, alimentation en liquide de refroidissement: 36 barre, puissance du moteur de broche: 53 W, Équipement: vitesse de rotation à variation continue, FRAISEUSE À MONTANT MOBIL NEUVE Commande et moteurs : Deux commandes numériques HEIDENHAIN TNC 640 – une à l’avant de la machine et une à l’arrière dans la cabine Iajdpsvrv Sujfx Ah Ijl Pack HEIDENHAIN (moteurs, systèmes de mesure et volant manuel) Équipements supplémentaires : Changeur d’outils à chaîne à double pince, capacité 60 outils Deux convoyeurs à copeaux à bande articulée (longitudinal), un à l’avant et un à l’arrière Précisions : Précision de positionnement : ±0,040 mm Répétabilité : ±0,008 mm Seules les demandes en provenance d’Allemagne recevront une réponse.

État: usagé, Année de construction: 1999, Détails techniques : Course x : 3 500 mm course y : 2 200 mm course z : 1 200 mm Axe c : +/- 200 Commande : Heidenhain TNC 426 Vitesses de broche en rotation à gauche: : max. 10000 Vitesses de broche en rotation à droite: : max. 10000 Distance entre les montants : 2 500 mm Distance broche / table : verticale : 1230 mm Surface de serrage : Table : 3000 x 2000 mm Charge de la table : 10 t Porte-outil : HSK A 63 Avance: : X/Y/Z : max. 20 m/min. Air comprimé : 8 bar Puissance totale requise : env. 100 kW Poids de la machine env. : 40 000 kg Dimensions de la machine : 18,0 x 6,0 x 5,8 m Iodju Nc Emopfx Ah Ijal Fraiseuse à portique 5 axes Broche de fraisage : marque Hauser type HS 256A-01 Uni, vitesse de rotation max. 10 000 tr/min. Entraînement direct Tête de fraisage : marque Hamül, type fourche, axe A intégré = angle de rotation +/- 110°. Changeur d'outils : marque Hamül, type table à transfert circulaire avec plateau tournant, pour 32 emplacements d'outils Convoyeur à copeaux : 2 convoyeurs à bande charnières de marque DGS avec réservoir d'eau, longueur d'insertion 8.500mm Marque FMB, type DL 55V-2KK, débit 2,41 l/min ; Groupe de refroidissement combiné huile/eau pour le refroidissement hydraulique de l'huile et de la broche. Installation d'arrosage : filtre à bande de marque DGS type SBF 150 Commande : par pupitre de commande type Heidenhain LE 426 Axe X, Y et Z avec barres de mesure Heidenhain. Pupitre de commande manuelle HR 410 compensation hydraulique du poids (axe Z) Équipement : Enceinte (parois de protection avec fenêtres de visualisation et portes de protection) Système hydraulique Éclairage de l'espace de travail *

État: bon (utilisé), Année de construction: 2007, Fonctionnalité: entièrement fonctionnel, profondeur de perçage: 1 150 mm, poids total: 12 000 kg, diamètre de perçage: 32 mm, Commande CNC Heidenhain iTNC530 changeur d'outils à 12 voies Données techniques / détails techniques : Moyens : / voyages : Iaodpfx Ahewcldaj Ijl Axe X longitudinal (table) 1800 mm Axe Z transversal (colonne) 1700 mm Axe W transversal (unité de perçage) / Axe W transversal (unité de perçage) 1150 mm Axe Y vertical (unité de perçage) / Axe Y vertical (unité de perçage) 1200 mm Axe B (table rotative) / Axe B (table rotative) 360 ° Axe A (unité de perçage) / Axe A (unité de perçage) -25 - +15 ° zone de forage - forage profond (ELB) : Plage de diamètres 6-32 mm max. profondeur de perçage possible / max. profondeur de perçage 1150 mm Capacité d'entraînement 40 kW Poids de la machine environ / poids environ 12000 kg Les données techniques, les accessoires et la description de la machine ne sont pas contractuels - Les données techniques, les accessoires et la description de la machine ne sont pas contractuels. Pour plus de données techniques, voir les photos

État: très bon (occasion), Fonctionnalité: entièrement fonctionnel, Année de construction: 2014, Machine en excellent état ! Spécifications standard : - Construction en acier soudé - 3 rouleaux d’entraînement - Position de travail horizontale et verticale - Arbres en aciers spéciaux améliorés - Affichage digital - Pupitre de commande mobile - Notice d’utilisation Équipement en option : Données techniques : - Diamètre de l’arbre : Ø100 mm - Diamètre des rouleaux : Ø315 mm - Vitesse de travail : 7 m/min Iedpfsr Ddursx Ah Isal - Puissance moteur : 7,5 kW - Longueur de la machine : 2000 mm - Largeur de la machine : 1450 mm - Hauteur de la machine : 1700 mm - Poids de la machine : 3650 kg

État: nouveau, Capacité de perçage continu dans l'acier 60 : 15 mm Capacité de perçage normal : 18 mm Capacité de taraudage : M 8 Broche : MK 2 Profondeur de perçage : 80 mm Portée : 180 mm Vitesses de rotation de la broche en continu 200 - 4.000 tr/min Vitesses de rotation de la broche pour les filets 200 - 700 tr/min Distance broche/table : jusqu'à 380 mm Surface de la table : 250 x 220 mm Diamètre de la colonne : 65 mm Isdpfeb Eldnjx Ah Ijal Hauteur totale : 910 mm Poids : 80 kg moteur triphasé à régulation de fréquence : 1,1 kW avec dispositif de taraudage complet et affichage numérique programmable Machine en stock et disponible immédiatement

État: usagé, Année de construction: 2021, fabricant de contrôleurs: Heidenhain, modèle de contrôleur: TNC 640, Description : Général : Année de fabrication : 2021 Commande : TNC 640 Courses X/Y/Z : 3 500/1 200/1 500 mm Broche à engrenages : 4 000 tr/min, SK 50 Iajdsxv Nknspfx Ah Isl Tête de fraisage (broche) : Technologie : Tête diagonale avec broche à engrenages Vitesse de rotation : 4 000 tr/min Puissance max. : 37 kW Couple max. : 644 Nm Incrémentation : 2,5° Table de travail : Surface d‘assujettissement : 3 700 x 1 000 mm Charge maximale sur la table : 9 000 kg Magasin d’outils : Technologie : Magasin à chaîne Changeur d’outils : Préhenseur double Nombre de positions : 40 unités Diamètre max. de l’outil : 125 (250) mm Longueur max. de l’outil : 400 mm Équipement / Accessoires : Systèmes de mesure de déplacement : Directs sur tous les axes Évacuation des copeaux : Convoyeur à copeaux Alimentation liquide de coupe : Système à haute pression (IKZ), 20 bar Mesure de la pièce : Palpeur Renishaw Mode d‘apprentissage : Volant électronique Option logicielle : Adaptive Control

État: usagé, Année de construction: 2011, Fonctionnalité: entièrement fonctionnel, numéro de machine/véhicule: 3261, course de déplacement axe X: 2 000 mm, course de l’axe Y: 1 300 mm, course de déplacement axe Z: 1 300 mm, diamètre de la table rotative: 1 600 mm, Équipement: vitesse de rotation à variation continue, Centre d’usinage fraiseuse/tour d’occasion SHW UniSpeed 5T Réf. MC-3261 – Année de fabrication : 2011 Courses linéaires : X = 2 000 mm | Y = 1 300 mm | Z = 1 300 mm Construction : Bâti machine autoportant, sans fondations élaborées. Guidages compacts à rouleaux de précision sur tous les axes. Montant-machine en conception portique, broche et chariot en fonte GGG 60 avec compensation hydraulique de poids. Entraînement & avances : Servomoteurs AC digitaux individuels, réglage continu 2–30 000 mm/min, accélération 2 m/s². Système de mesure direct pour haute précision. Isdpfxjw Eb Ito Ah Ijal Tête universelle de fraisage (orthogonale) : - Fonte GGG 60, rotation automatique 360°/180°, 64 800 positions pilotées CNC - Conicité SK 50, force d’extraction outil 20 kN - Puissance : 26 kW (100 % DF) / 36 kW (40 % DF), 22–6 000 tr/min - Serrage rapide hydromécanique des outils Table rotative CNC : - Ø 1 000 mm, faux-rond ≤ 0,015 mm - Vitesse de rotation max 250 tr/min | couple 2 700 Nm - Charge table : fraisage 6 000 kg, tournage 3 000 kg - Ø balancement max 1 800 mm Système d’équilibrage : Système intégré de mesure et correction des vibrations (DIN ISO 1940 G 6,3 à >G 3). Commande via Siemens 840D. Changeur d’outils : - Magasin chaîne 90 outils - SK 50, Ø max. 125/250 mm, longueur 400 mm, poids 25 kg - Changement horizontal, codage par emplacement fixe, soufflage pour protection de la broche Commande : Siemens 840D, monté pivotant sur la machine. Électricité : Puissance totale ≈ 80 kVA. Tension de commande 24 V, degré de protection IP 54, EN 60204. Armoire électrique avec refroidisseur intégré (système double chambre, hermétique, avec déshumidification). Refroidissement & lubrification : - Haute pression interne & douche circulaire (commutable), réservoir 500 l, max. 40 bar - Lubrification minimale (MMS Lubrix 850) par la broche - Pistolet de rinçage, lavage du bâti, commutation air/liquide - Lubrification : guidages centralisée, graissage de la broche, tête de fraisage par brouillard d’huile Convoyeur à copeaux : Bande à charnières, course X 2 000 mm, largeur 350 mm, hauteur d’éjection 1 250 mm Systèmes additionnels : - Surveillance collision 1 canal - Air de protection sur règles linéaires - Palpeur radio (3D) - Plage pivotement élargie de la tête de fraisage -90° à +110° - VisioPort pour visibilité optimale - Passage rotatif dans la table pour hydraulique de serrage avec contrôle de serrage inclus - Système de point zéro avec boutons pupitre - Vitrage de sécurité (18 mm) - Installation de purification d’air ILT Unifil 1 MRV70-4.0 (4 200 m³/h) - Boîtier déporté B-MPI avec poignée, override, arrêt d’urgence - Arrivées d’énergie : air comprimé 4–6 bar (G¼) Peinture : Couleur de base RAL 7004 gris signal, modules fonctionnels RAL 7016 gris anthracite ou RAL 9011 noir graphite, satiné, résistant à l’huile et à la soude.
