Tour parallèle

Schaerer UD632

Tour Schaerer, modèle UD632. Hauteur de travail au-dessus du sol : 1 120 mm. Hauteur de pointes au-dessus du banc plat : 320 mm. Diamètre de rotation au-dessus du banc : 660 mm. Diamètre de rotation au-dessus du petit chariot court : 450 mm. Diamètre de rotation au-dessus du petit chariot long : 420 mm. Diamètre de rotation au-dessus de l’encoche : 710 mm. Puissance d’entraînement : 15 – 22 kW. Couple sur la broche de travail : 3 000 Nm. Poids max. de la pièce entre pointes sans lunette fixe : 1 500 kg. Poids max. de la pièce entre pointes avec lunette fixe : 2 200 kg. Largeur du banc : 460 mm. Broche de travail à nez de broche avec cône de centrage : 55022, taille 8. Diamètre de la broche dans le palier avant : 120 mm. Alésage de broche traversant : 72 mm. Cône avant 1:20 : 80 mm. Cône intérieur : Morse 5. Vitesses : 1,8 – 2 240 t/min.

Isdpfx Asgbd E Dsh Neth
Chariot porte-outils - Nombre d’avances : 3 x 32. Avances longitudinales plage A 1:1 : 0,07 – 1,12 mm/tr. Plage B 4:1 : 0,31 – 4,5 mm/tr. Plage C 24:1 : 1,8 – 28 mm/tr. Avances transversales plage A 1:1 : 0,035 – 0,56 mm/tr. Plage B 4:1 : 0,16 – 2,24 mm/tr. Plage C 24:1 : 0,9 – 14 mm/tr. Avance rapide longitudinale : 5 000 mm/min. Avance rapide transversale : 2 500 mm/min.

Vis mère pas : 12 mm. Diamètre vis mère : 50 mm. Filetages métriques, nombre : 3 x 32. Plage filetages métriques A : 1 – 12 mm. Plage B : 3,25 – 48 mm. Plage C : 21 – 288 mm. Plage filetages pouces A : 24 – 1 5/8 TPI. Plage B : 6 – ... TPI. Plage C : 1 – 1/12 TPI. Filetages module plage A : 0,5 – 6 module, B : 2 – 24 module, C : 10,5 – 144 module. Filetages DP plage A : 48 – 3 TPI/module, B : 12 – 1 TPI/module, C : 1 – ... TPI/module.

Chariot transversal largeur : 310 mm, court : 465 mm, long : 1 000 mm. Déplacement supérieur sans avance automatique : 150 mm, avec avance automatique : 180 mm. Contre-pointe - fourreau : 90 mm, déplacement : 200 mm. Poids version standard : 3 460 kg. Année : 1982.

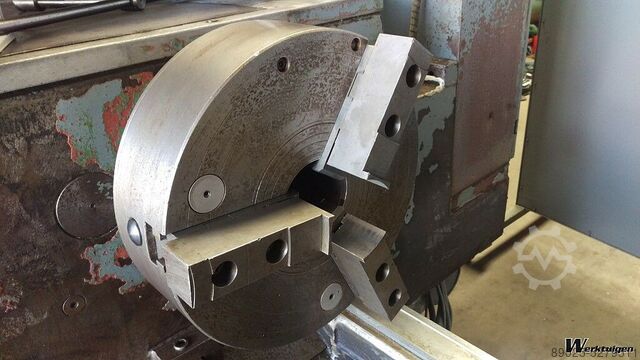

Particularités : Machine en excellent état. Banc à double prisme sous-jacent, donc très précis. Affichage numérique HEIDENHAIN, modèle ND 780. Vitesse de rotation en continu réglable ! Plateau à mandrin FORKARDT. Système de lubrification automatique. Support de l’outil automatique. Avance rapide sur les trois axes. Carters de protection anti-copeaux. Éclairage de la machine.

Conditions de livraison : Délai de livraison : de stock, selon disponibilité. Livraison : départ Baarle-Nassau. Paiement : avant enlèvement. Prix : nets, hors TVA. Machinehandel De Leeuw BV décline toute responsabilité pour les différences éventuelles entre les données techniques de cette offre et la machine réelle.
