Presse hydraulique d'essai 500 t

Hidroliksan HCFP

HIDROLIKSAN HCFP – Presse hydraulique de 500 tonnes pour essais et prototypage, destinée à la construction d'outils et aux techniques de formage

La machine est une presse d'essai et de prototypage pour outils dans le domaine du formage, de l'emboutissage profond et de la construction d'outils.
Elle est entièrement fonctionnelle, prête à l'emploi et peut être inspectée et testée sous tension.

La structure de la presse se compose d'une conception à 4 colonnes, d'un espace de travail généreux et d'un système hydraulique doté d'une technologie de pompe REXROTH.
La commande s'effectue via un SIEMENS S7-1200 avec écran tactile et de nombreuses possibilités de paramétrage.

Contenu de la livraison et accessoires :
Système de coulisses et de levage à billes pour outils GÜTHLE
Pédale hydraulique (GÜTHLE)
Console pour rouleau/support 10 t (GÜTHLE)
Système de montage d'outils à 4 canaux (longueur 1500 mm, 2 t par canal)
Groupe hydraulique REXROTH complet
Refroidisseur d'air

État de la machine :
Entièrement fonctionnelle
Système hydraulique étanche et fonctionnant en douceur
Commande et électronique en bon état
Solide sur le plan mécanique, aucun dommage apparent
La machine est dans son état assemblé et peut être démontrée sous tension.

Force de presse :
Force nominale : 500 t
Force de presse maximale à 250 bars : environ 510 t
Dimensions et poids :
Dimensions totales : environ 3500 × 2400 × 6000 mm
Poids total : environ 45 000 kg

Espace de travail :

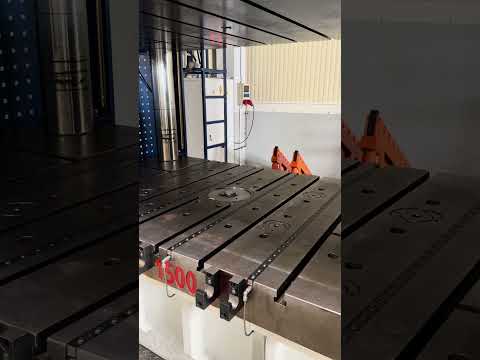

Surface de la table : 2000 × 1500 mm
Distance entre les colonnes (intérieur) : 2000 × 900 mm
Hauteur d'installation : 1000 mm
Course : 800 mm (réglable linéairement via un système de mesure linéaire)
Rainures en T présentes (montages définis par le client)

Système hydraulique :
Cylindre principal
Nombre : 2
Diamètre du piston : 340 mm
Diamètre de la tige : 280 mm
Cylindre auxiliaire/de maintien
Nombre : 2
Diamètre du piston : 120 mm
Diamètre de la tige : 70 mm
Coussin de maintien
Force : 150 t
Cylindre : 2 × Ø 310 × 210 mm
Course : 400 mm

Pompes et réservoir
Pompe : pompe à pistons axiaux REXROTH, 100 cm³, environ 150 l/min
Réservoir hydraulique : 1200 l
Système d'huile : capacité de 1000 l
Vitesses
Course avant : 120 mm/s
Course arrière : 150 mm/s
Course de travail/de pression : 12 mm/s

Commande et sécurité :
Commande
SIEMENS S7-1200 + ET200S
Écran tactile 12 pouces Schneider Electric
Modes de fonctionnement :
Automatique à deux mains
Mode de réglage/de configuration
Nedpfx Aex D Tv Djk Djlf
Course unique
Course sans coussin de maintien
Mode d'emboutissage profond avec coussin de maintien
Composants de mesure et de sécurité
Système de mesure linéaire Novatechnik (63 bits) pour le poussoir et le coussin de maintien
Barrières lumineuses SICK à l'avant et à l'arrière (hauteur : 1050 mm)
Grille de protection latérale avec interrupteur de fin de course
Maintenance à distance possible via Ethernet
Pupitre de commande mobile

Note internationale (DE/EN)
Allemand
Le démontage, la désinstallation, le chargement et le transport sont effectués exclusivement par l'acheteur et à ses frais et risques.
Le vendeur ne fournit aucun appareil, aucun personnel et aucun équipement de chargement.
Le retrait ne peut être effectué qu'après accord préalable sur la date.
Anglais
Dismantling, deinstallation, loading and transport are the sole responsibility of the buyer and at the buyer’s cost and risk.
The seller does not provide personnel, equipment, lifting devices or loading assistance.
Pickup must be scheduled in advance.
La vente est EXW
