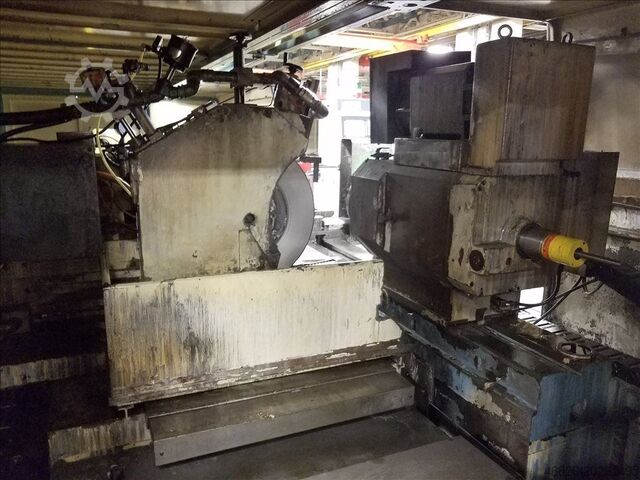

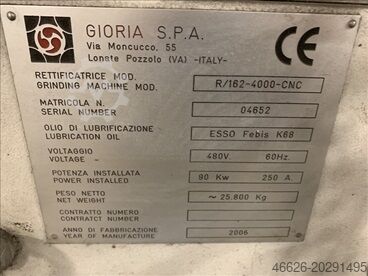

Rectifieuse cylindrique

GIORIA R 162x4000

Caractéristiques techniques principales
Données techniques / dimensionnelles
Diamètre maximal de balancement au-dessus du banc : 900 mm
Diamètre de meulage maximal (avec meule neuve) : 820 mm
Longueur de meulage maximale : 4000 mm
Poids maximal de la pièce en appui sur les lunettes : 3000 kg
Poids maximal de la pièce dans le mandrin : 300 kg
(dépassement maximal 250 mm depuis le nez de broche)
Dimensions de la meule extérieure (Ø × largeur × alésage) : 915 × 100 × 305 mm
Vitesse périphérique de la meule : 45–60 m/s
Avance meulage en plongée, ébauche : 0,5–50 mm/min
Avance meulage en plongée, finition : 0,001–0,01 mm/min
Avance meulage longitudinal, ébauche : 0,01–0,05 mm/min
Avance meulage longitudinal, finition : 0,001–0,01 mm/min
Longueur de la machine : 9200 mm
Largeur de la machine : 3800 mm
Hauteur de la machine : 2630 mm
Poids total (approx.) : 25 800 kg
Niveau sonore maximal en fonctionnement : 80 dB

Broche porte-pièce
Angle de pointe : 60°
Cône de broche : Morse 6
Interface de broche : ASA 6
Puissance moteur de broche (S1) : 22 kW
Plage de vitesse de rotation : 3–250 tr/min

Contre-pointe électrique
Angle de pointe : 60°
Cône de broche : Morse 6
Course totale de la contre-pointe (course + éjection du centre) : 78 + 15 mm
Cellule de charge (valeur max. affichée) : 10 000 kg
Moteur de réglage de la contre-pointe : 6,1 Nm
Moteur de déplacement longitudinal du corps de contre-pointe : 0,18 kW

Dimensions de la meule
Diamètre extérieur : 915 mm
Largeur : 100 mm
Alésage : 305 mm
Largeur maximale de la meule : 130 mm
Diamètre minimal autorisé de la meule (meule usée) : 630 mm

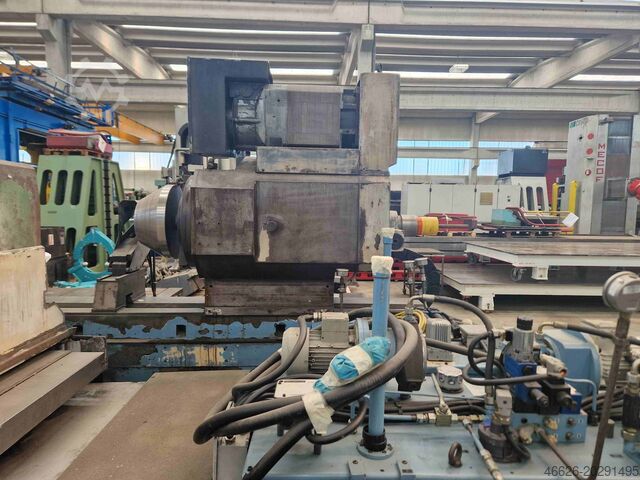

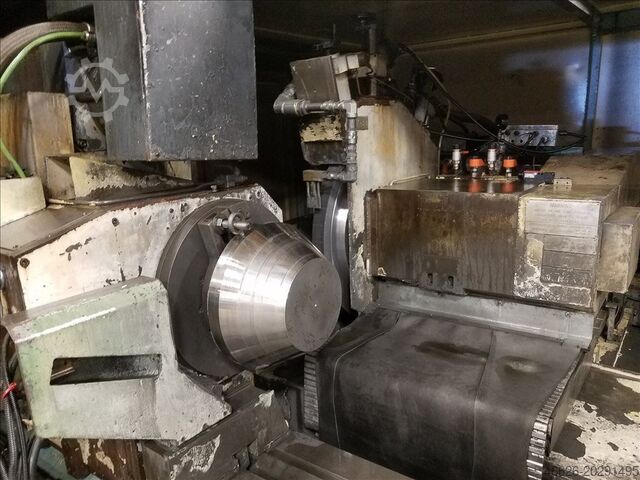

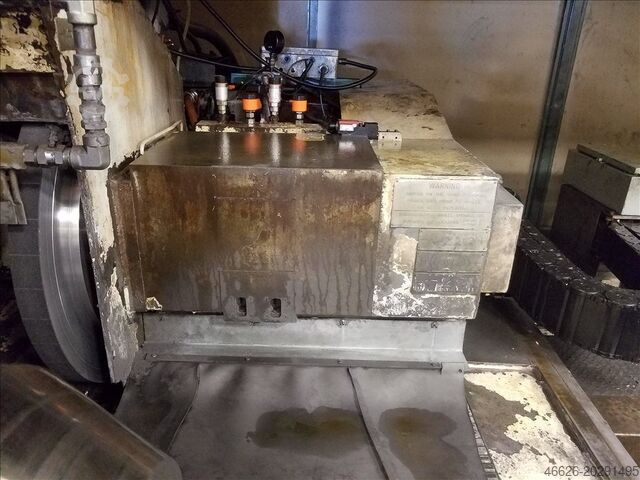

Chariot de meulage / Axes d'avance
Vitesse périphérique de la meule : 45–60 m/s
Vitesse max. de la broche de meulage : 2000 tr/min
Entraînement broche de meulage (sans balais, AC) : 37 kW
Axe transversal X – servomoteur (sans balais) : 7 Nm
Axe transversal X – avance rapide manuelle : 7000 mm/min
Axe transversal X – avance rapide automatique : 10 000 mm/min
Axe transversal X – course : 510 mm
Axe longitudinal Z – servomoteur (sans balais) : 14,7 Nm
Axe longitudinal Z – avance rapide manuelle : 7000 mm/min
Axe longitudinal Z – avance rapide automatique : 15 000 mm/min
Axe longitudinal Z – course : 4300 mm
Chariot supplémentaire Z2 (meulage conique) – servomoteur : 7 Nm
Z2 – avance rapide manuelle/automatique : 7000 mm/min
Z2 – course : 360 mm
Orientation tête de meulage Axe B : ±7°
Vitesse d'orientation rapide Axe B manuelle : 0,3 mm/tr
Vitesse d'orientation rapide Axe B automatique : 0,4 mm/tr
Entraînement Axe B (sans balais, avec réducteur) : 2,15 Nm

Équipement standard

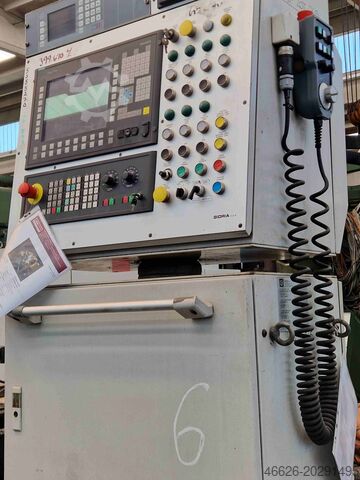

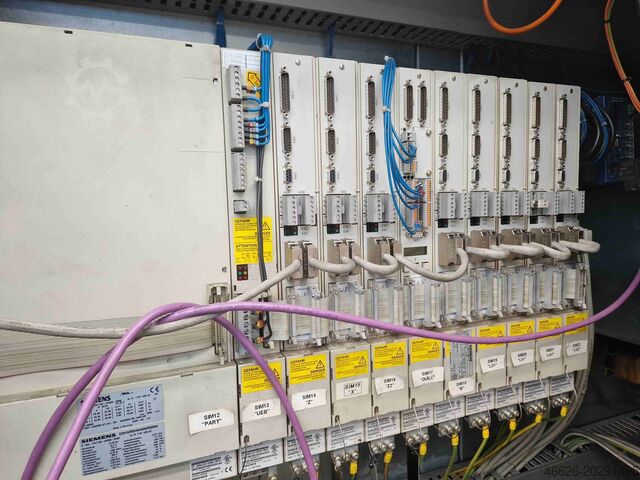

Commande numérique Siemens Sinumerik 840D, PCU50, Windows XP Pro SP2
Système de sécurité surveillance du gap Marposs E82

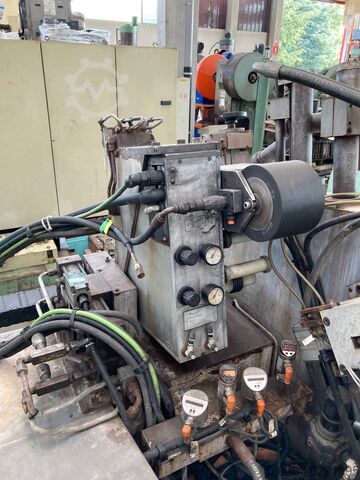

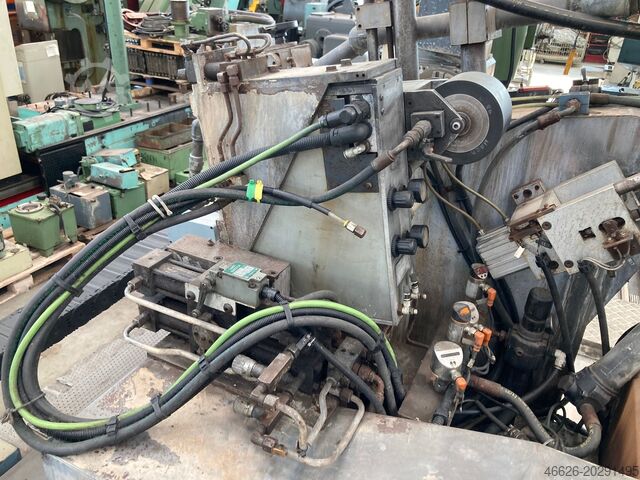

Groupe hydraulique pour diverses fonctions machine
Groupe hydraulique pour graissage automatique
Groupe d'huile pour broche de meulage sur paliers hydrodynamiques
Broche de meulage hydrodynamique
Contre-pointe électrique avec cellule de charge et lecture digitale de la force d'appui
1 flasque de meule Ø 305 mm
2 pointes fixes carbure, cône Morse 6, avec écrou d'extraction
Arbre d'équilibrage pour meule
Tirants et brides de fixation machine
Modem pour accès à distance et transfert de données depuis la CNC
Jeu d'outils de service
Rapport de contrôle géométrique
Gsdjxni Siopfx Abzskc
Crochet pour changement de meule
Règle linéaire en verre sur l'axe X (encodeur de secours inclus)
Codeur optique pour positionnement angulaire de l'axe B

Équipement optionnel (inclus)
Hauteur de pointes relevée 450 mm
1
