Pipe-bending machine

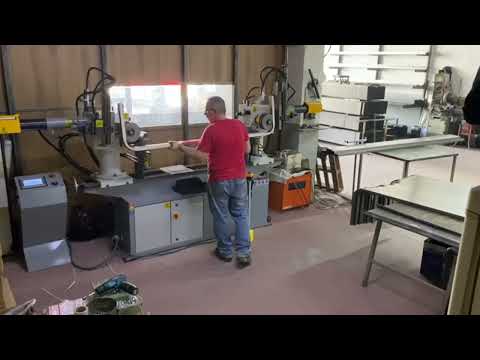

Duralbend Gemini B38 - Double Head Tube Bender

État: d'occasion, Année de construction: 1993, Détails techniques : Diamètre du tube : 80 mm Diamètre de tube min. : 6 mm Commande pour programme : Gelma MM-1 Longueur d'élévation du tube : 1800 mm Poids de la machine env. : 0,232 t Dimensions de la machine env. L x l x H : 1,9 x 0,7 x 1,3 m Machine semi-automatique à lever les tubes Modes de fonctionnement : manuel mais aussi semi-automatique Application : pour des processus de cintrage multiples et répétitifs de tubes (par ex. tuyauterie hydraulique). L'unité de pivotement avec présélection de cintrage pour 3 angles de cintrage différents en mode individuel ou automatique. En ce moment, la machine est équipée d'une barre de butée pour les tubes de Ø 10mm pour 6 réglages d'angle. Le rayon de cintrage dépend du mazterial utilisé. La cintreuse peut être déplacée. Équipement/accessoires : 6 pièces de barres à cames/barres de butée Codpfxou Ibyys Aqxshd 6 pièces de disques de commande Outil de cintrage pour Ø 12mm *

État: d'occasion, Nous vous proposons ici une cintreuse de tubes JUTEC 6000D. Chedexz Rz Ejpfx Aqxsd Veuillez consulter l'offre jointe pour les données techniques. Pour toute question, nous restons à votre disposition.

État: comme neuf (occasion), Année de construction: 2023, Cintreuse à mandrin S4501 ----- Pour la fabrication de géométries de tubes avec un rayon de courbure à partir de 1,5xD → capacité de cintrage max. tube 42,4 x 3,25 mm (acier max. Re 240 N/mm²) → capacité de cintrage max. tube 30 x 30 x 3 mm → capacité de cintrage max. tube 42,4 x 2 mm (inox 0,2 260 N/mm2) → puissance totale raccordée 3 kW → longueur maximale d’introduction de tube env. 1,5 m Construction en acier robuste et durable. Entraînement servo sans entretien des axes de cintrage, d’avance et de rotation. L'écran tactile du pupitre de commande permet une programmation et une utilisation simples et intuitives de l'installation. Après introduction du tube, celui-ci est fixé par le mandrin dans le chariot de translation, garantissant ainsi un positionnement précis du tube et la réalisation de géométries conformes aux cotes. Un contrôle de la géométrie du tube avant le process de cintrage fait également partie de l’équipement standard : si le processus de cintrage démarre sur une position incorrecte, la machine n’accorde pas l’autorisation et empêche ainsi toute fausse manipulation. Des options supplémentaires augmentent le confort, la productivité et donc l’efficacité de l’installation. L’échange de données avec le programme de calcul de tubes TBS-3D (version PC, optionnel) se fait par clé USB ou réseau. Les géométries de tubes déjà existantes peuvent être importées via le logiciel. Équipement standard : → servomoteur axe de cintrage 1,5 kW → vitesse réglable → cintrage à gauche → résolution de l’angle de cintrage 0,1° → rayon de cintrage maximal 120 mm → diamètre de l’arbre de cintrage 50 mm → servomoteur avance Chedpotr U Hljfx Aqxed → servomoteur rotation → mandrin à trois mors pour le maintien du tube dans le chariot → retrait pneumatique des outils Hydraulique : → serrage hydraulique du tube avec pression de serrage réglable → retrait programmable anticipé du mandrin Commande API : → écran tactile couleur 10" → ETH 10/100, X2X Link, 2xUSB → commande à pédale → transfert de données via réseau LAN ou USB → base de données matériaux Programmation graphique unique : les géométries simples peuvent être calculées directement sur la machine. Après saisie de la longueur et de l'angle, la commande calcule directement les valeurs d'avance et les angles de cintrage. Puissance absorbée : 400V 16A Dimensions : L : 2,3 m x l : 1 m x H : 1,4 m Poids : env. 1 200 kg

État: bon (utilisé), Année de construction: 2023, heures de fonctionnement: 972 h, numéro de machine/véhicule: 0223, Offre 26174 Caractéristiques techniques : - Capacité de pliage - Tube, à 45 kg/mm² : diamètre 6 – 48 mm - Épaisseur de paroi maximale : 3,25 mm - Rayon de pliage maximal : 180 mm - Vitesse de pliage : 20 °/sec. - Entraînement : 400 V / 2,4 kW - Encombrement : environ L 6 200 x H 1 200 x P 1 000 mm - Poids : environ 1 100 kg - Nombre d’heures de fonctionnement relevé : 972 h - Avec : - Affichage numérique de l’angle de pliage + réglage fin de l’angle de pliage - Commande SIEMENS SIMATEC avec écran tactile - Dispositif de pliage avec mandrin, 4,5 m, avec retrait hydraulique - Unité de découpe - Unité de chanfreinage pour l’ébarbage intérieur et extérieur - Système de positionnement des tubes - Outils de pliage sans mandrin - 6, 8, 10, 12, 16, 20, 22, 28, 30 mm Chedpfxozh Elxe Aqxjd - Peut être incomplet par endroits

État: nouveau, Diamètre de tube 60,3 x 4,5 mm ST Diamètre de tube 60,3 x 5,4 mm ALU Diamètre de tube 2" x 3,91 mm GAZ Matériau plein - diamètre 35,0 mm Tours par minute 2,0 tr/min Rayon de courbure min. 10,0 mm Rayon de courbure max. 270 mm Diamètre extérieur min. 5,0 mm Diamètre extérieur min. 1/8 pouce Tension 230 V Puissance totale requise 1,5 kW Poids 76,0 kg Dimensions L-l-h 302 x 243 x 674 mm Équipement : - Cintreuse de tubes sans mandrin - Modèle "M" = ÉLECTRO-HYDRAULIQUE MONOPHASÉE - Haute performance et design compact - Machine entièrement hydraulique - Cintrage jusqu’à 210° sans repositionnement - Pas de commande électronique - Brevet Ercolina n° 102017000142179 - Contrôle de l’angle de cintrage par échelle graduée réglable - Châssis de machine mobile Chedpfex Urtlox Aqxod SEGMENT DE CINTRAGE DISPONIBLE EN OPTION AVEC SUPPLÉMENT

État: d'occasion, Fonctionnalité: entièrement fonctionnel, Année de construction: 1997, Machine à cintrer de tubes CNC à 5 axes BLM Dynamo – 0 Numéro de série : 605970300001 Année de fabrication : 1997 Tension : 380 V, 50 Hz Poids de la machine : 1500 kg Commande : DOC 85C Chargeur de barres BLM BLM CARM 7 Numéro de série : 340040102059 Année de fabrication : 2004 Poids : 405 kg Sans convoyeur Sans protection DÉTAILS TECHNIQUES Nombre d’axes : 5 Performance moyenne : environ 2 400 pièces/heure Capacité de cintrage de tubes ronds R = 45 kg/mm² : 4 - 12,7 x 1,5 mm Capacité de cintrage de tubes ronds R = 35 kg/mm² : 4 - 14 x 1 mm Capacité de cintrage de tubes ronds Al/Cu/Ms : 4 - 18 x 1,25 mm Chargeur de barres : BLM Carm 7 (année de fabrication : 2004) Vitesse de positionnement axe X : 2 000 mm/s Chjdpfxot R Tgij Aqxod Vitesse de cintrage axe H/Z Y : 500 °/s Vitesse de rotation axe Z : 900 °/s Vitesse de rotation axe Z : 100 °/s Vitesse de positionnement axe T : 500 mm/s Tolérance de mesure axe X/T : ± 0,1 mm Tolérance de mesure axe Y/Z/Q : ± 0,1° Portée maximale avec accélération maximale X-Y-Z : 1 000 mm - 90/90/0° - ° avec tube de 18 x 1,25 mm DÉTAILS DE LA MACHINE Tension : 380 V, 50 Hz Pression hydraulique : max. 120 bar Poids de la machine : 1500 kg Commande : DOC 85C À partir du site de Dortmund, chargement sur camion inclus.

État: comme neuf (occasion), Fonctionnalité: entièrement fonctionnel, Année de construction: 2026, heures de fonctionnement: 8 h, numéro de machine/véhicule: 2026BD25, Angle de pliage (max.): 190 °, poids total: 1 000 kg, longueur totale: 1 800 mm, largeur totale: 850 mm, hauteur totale: 1 230 mm, puissance: 8 kW (10,88 ch), tension d'entrée: 380 V, type de courant d'entrée: Climatisation, durée de la garantie: 12 mois, hauteur de l'armoire de commande: 1 200 mm, Cintreuse de tubes CNC à une tête, à commande servo - Modèle BD25CNC3A1S Applications de la machine  Secteur des transports Pour locomotives, automobiles et bicyclettes : collecteurs d’échappement, conduites de frein, canalisations d’alimentation en carburant, dispositifs de direction, systèmes de conduits de climatisation, ensembles de sièges, pièces d’équilibrage, structures de pare-chocs, assemblages de cadres de fenêtres, éléments de guidon, et structures de châssis.  Industrie du mobilier Ensembles de sièges et tables pour intérieur et extérieur, mobilier de bureau comprenant bureaux et chaises, rayonnages, structures de lits et éléments associés.  Industrie des loisirs et de la détente Appareils de fitness, poussettes pour enfants, chariots utilitaires et installations de manèges de loisirs.  Chauffage, ventilation, climatisation (CVC) et électroménager Chauffe-eau, appareils de chauffage électrique, plaques de cuisson à gaz, unités de réfrigération et équipements de climatisation.  Secteur industriel lourd Réseaux de tuyauterie pour chaudières, échangeurs de chaleur, centrales électriques, usines de traitement chimique, fabrication de moteurs diesel et chantiers navals.  Autres secteurs d’activité Biens de consommation courante, dispositifs médicaux de rééducation, installations sanitaires, décoration et aménagement intérieur, secteur du bâtiment, machines et équipements agricoles, industrie aéronautique et maintenance. Caractéristiques techniques Diamètre max. du tube cintré × épaisseur de paroi (Acier ordinaire, aluminium, cuivre, etc.) Chsdpfx Aqoyak E Nexed Φ25mm×1,2mm Rayon de cintrage max. R150mm Angle de cintrage max. 190° Longueur d’avance max. 1200mm Vitesse de travail : Vitesse de cintrage max. 150°/s Vitesse de travail : Vitesse de rotation du tube max. 200°/s Vitesse de travail : Vitesse d’avance max. 1000mm/s Précision de travail : Précision de cintrage ±0,1° Précision de travail : Précision de rotation du tube ±0,1° Précision de travail : Précision d’avance ±0,1mm Mode de transmission des données 1. Coordonnées (X.Y.Z) 2. Valeurs de travail (Y.B.C) Mode de cintrage Servo-commandé

État: prêt à l'emploi (d'occasion), Scie circulaire automatique entièrement hydraulique pour l'atelier et la production. La tension du matériau est assurée par des des étaux hydrauliques. La commande offre une utilisation simple de la machine. La longueur peut être réglée à l'aide d'un vernier avec une résolution de 0,1 mm. Le réglage du nombre de pièces se fait par un compteur de pièces qui arrête la machine lorsque le nombre de pièces est atteint. L'avance du matériau se fait par un cylindre hydraulique et assure une précision de coupe maximale. Si vous avez encore des questions ou si vous avez besoin d'une autre zone de coupe, n'hésitez pas à nous appeler. Nous nous ferons un plaisir de vous montrer les machines et de vous faire une démonstration. Données techniques : Scies à ruban KASTO Type de machine GKS AU Cedpfx Aoiuz Smjqxohd Données techniques Puissance d'entraînement de l'engrenage de la scie. 1,6/2,5 KW Vitesse de coupe 14/28 m/min Zone de coupe ronde : 140 mm Zone de coupe à plat : 160x90 mm Avance de la scie Hydraulique Hydraulique Dimension de la lame de scie 425 mm Avance hydraulique du matériau 600 mm Support de matériau. 1050 mm Dimensions de la machine longueur/largeur 2575x2700 mm hauteur 1900 mm Poids de la machine 1350 kg Année de construction 1987

État: d'occasion, Fonctionnalité: entièrement fonctionnel, Année de construction: 1998, numéro de machine/véhicule: 7385, degré d'automatisation: semi-automatique, type d'actionnement: électrique, fabricant de contrôleurs: Transfluid, modèle de contrôleur: IPU 20, Diamètre du tuyau (max.): 648 mm, Longueur de tube (max.): 6 000 mm, Épaisseur de paroi du tube (max.): 3 mm, Angle de pliage (max.): 180 °, rayon de courbure (max.): 125 mm, rayon de courbure (min.): 50 mm, largeur de travail: 6 000 mm, longueur de mandrin: 5 500 mm, nombre d'axes: 3, hauteur de travail: 1 300 mm, longueur de la table: 7 000 mm, largeur de la table: 900 mm, hauteur de la table: 1 300 mm, poids total: 1 000 kg, longueur totale: 7 000 mm, largeur totale: 900 mm, hauteur totale: 1 300 mm, puissance: 5 kW (6,80 ch), tension d'entrée: 400 V, courant d'entrée: 25 A, fréquence d'entrée: 50 Hz, type de courant d'entrée: triphasé, capacité du réservoir d'huile: 1 320 l, pression de service: 200 barre, Équipement: arrêt d'urgence, documentation / manuel, Le logiciel de pliage nécessite une nouvelle mise à jour. Les mandrins de cintrage sont disponibles, les outils de cintrage ne sont pas inclus. Chedexcxupspfx Aqxjd

État: d'occasion, Fonctionnalité: entièrement fonctionnel, Machine hydraulique pour le pliage de tubes à l'aide de mandrins Ensemble complet de matrices de pliage avec mandrins et sabots de pliage : Ø 18, 20, 22, 25, 2 x 30 + 35 mm Codpfx Ajwnrt Ssqxehd Mandrins de pliage supplémentaires, mais sans sabots de pliage : Ø 28, 2 x 38 + 42 mm Dispositif de pré-assemblage avec vérin hydraulique Unité d'ébavurage hydraulique pour tubes, intérieur et extérieur, de 6 à 48,3 mm Longueur maximale de poussée du tube : 3000 mm Poids de la machine : environ 700 kg Siegfried Volz Werkzeugmaschinen Rüschebrinkstr. 151-153 D - 44143 Dortmund - Wambel / Allemagne
